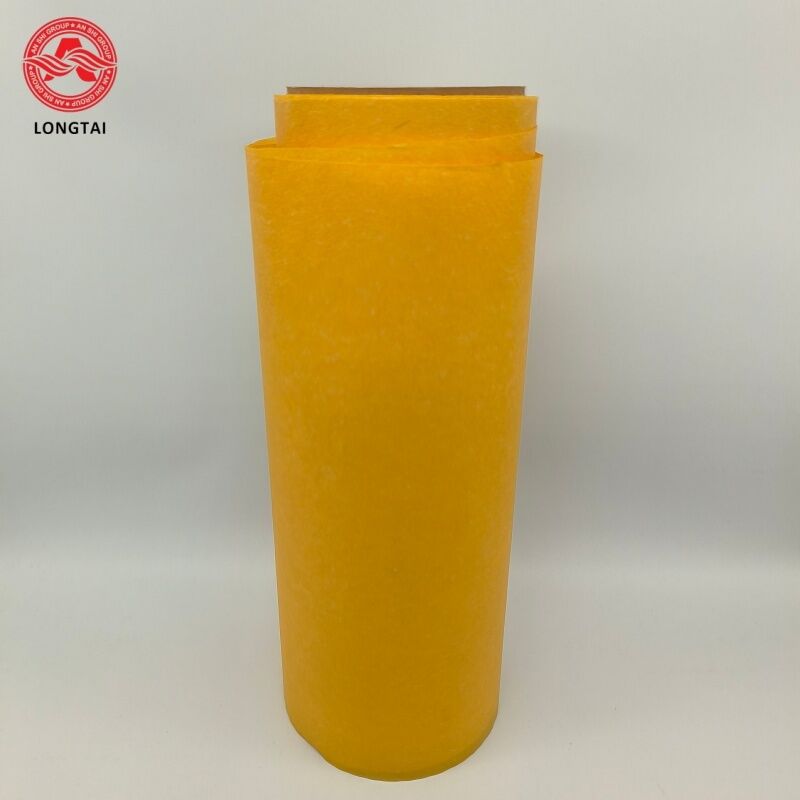

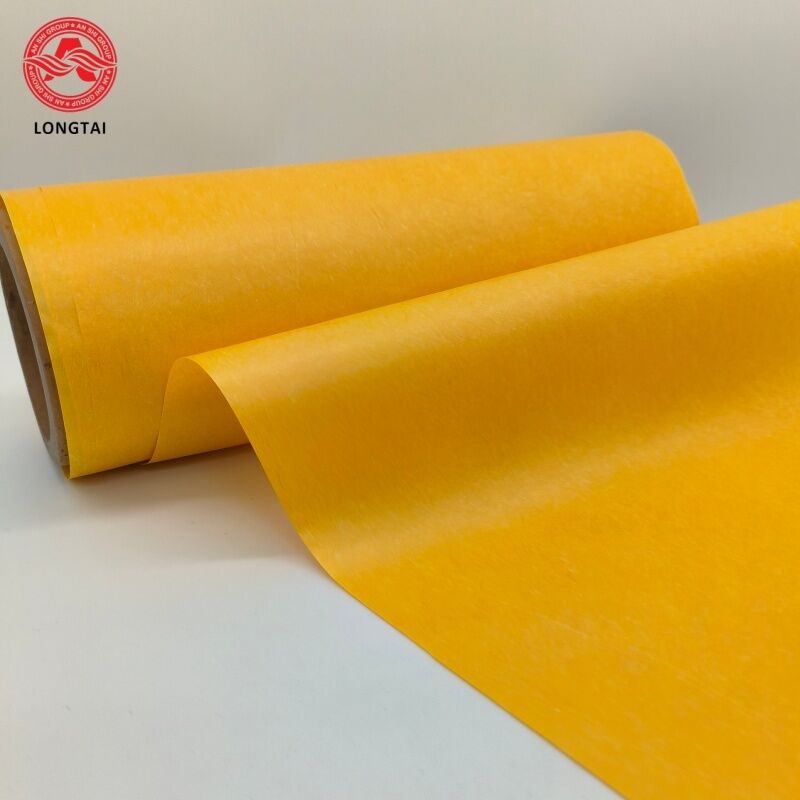

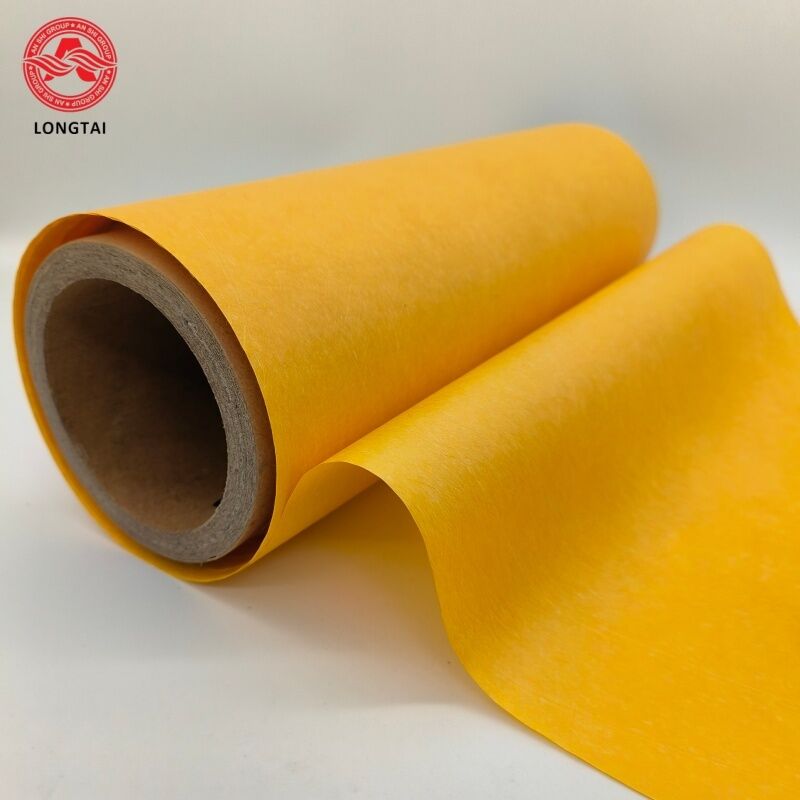

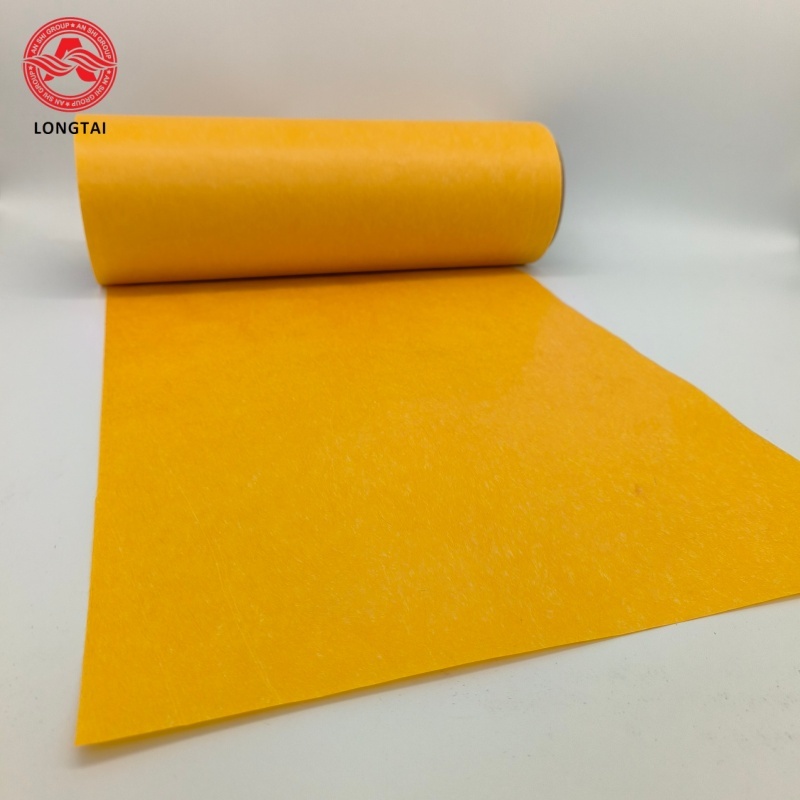

Giấy Polyimide chịu nhiệt 280oC, Cách điện giữa các pha và giữa các vòng quay đáng tin cậy cho Stator động cơ

Giấy cách nhiệt polyimide hiệu suất cao này được phát triển đặc biệt cho cách nhiệt cuộn của máy biến áp nhiệt độ cao loại khô và ngâm dầu.Nó hỗ trợ hoạt động liên tục lâu dài ở 210 °C đến 280 °C, vượt xa giới hạn chống nhiệt của vật liệu cách nhiệt thông thường lớp H (180 ° C), được phân loại là nền cách nhiệt lớp C chống nhiệt cực cao.

Được sản xuất bằng công nghệ tạo sợi polyamid tinh khiết cao, nó tích hợp cách điện, sức mạnh cơ học và ổn định nhiệt vượt trội.Nó vượt qua các khiếm khuyết của giấy aramid truyền thống như suy giảm điện áp, co lại kích thước và chống lão hóa dầu kém dưới nhiệt độ cao, hoàn toàn phù hợp với nhu cầu cách nhiệt của các vùng điểm nóng trong các biến áp công suất cao cấp.

• Độ dày phạm vi: 0.06mm ~ 0.3mm, tùy chỉnh cắt chiều rộng có sẵn
• Sức mạnh điện áp: ≥ 15kV, hiệu suất cách nhiệt ổn định dưới nhiệt độ cao liên tục
• Tính chất cơ học: Độ bền kéo theo chiều dài ≥160MPa, độ bền xé > 4kN/m, linh hoạt để cuộn tự động mà không bị nứt
• Độ bền nhiệt: Nhiệt độ hoạt động lâu dài 210 °C ∼ 280 °C, không làm mềm, co lại hoặc bay hơi độc hại dưới nhiệt độ cao liên tục
• Chống hóa học: Trọng động đối với dầu cách nhiệt biến đổi, ướt sơn, dung môi axit và kiềm, không bị bột hoặc phân hủy sau khi ngâm lâu

• Chống nhiệt cực cao: Chế độ hoạt động lâu dài ổn định ở 210 ~ 280 ° C, chống lại tác động quá nóng ngay lập tức trong quá tải biến áp, kéo dài tuổi thọ thiết bị đáng kể
• Hiệu suất thủy điện đáng tin cậy: Giảm điện áp phá vỡ nhẹ dưới nhiệt độ cao, tần số cao và ngâm dầu, hạn chế tích lũy điện tích không gian và xả một phần
• Độ dẻo dai cơ học xuất sắc: Chống kéo và xé cao, linh hoạt tốt cho cuộn cuộn và lớp lót giữa mà không bị hư hỏng
• Sự co lại nhiệt thấp: Kích thước ổn định trong phạm vi nhiệt độ rộng, không biến dạng sau khi hoạt động nhiệt độ cao lâu dài để đảm bảo cấu trúc cách nhiệt cuộn dây
• Giảm cháy & thân thiện với môi trường: tự tắt, không có halogen và không phát thải khí độc hại ở nhiệt độ cao, tuân thủ các tiêu chuẩn an toàn cháy cho các biến áp loại khô

Bảng giấy cách nhiệt polyimide phục vụ như cách nhiệt lớp lót bên trong linh hoạt, cách nhiệt giữa vòng và phân tách giữa các giai đoạn cho stator.

Nó đóng vai trò là cách điện mặt đất chính giữa các dây dẫn cuộn và lõi stator (các thành phần cách điện khuôn màu trắng được hiển thị trong stator dây phẳng chân tóc của bạn).

1. Khép kín khe (Phương pháp ứng dụng cốt lõi)

   Được lót giữa bức tường bên trong của lõi stator thép silic và cuộn đồng, nó cách ly điện chất dẫn lõi từ các dây dẫn cuộn để ngăn chặn mạch ngắn bị hỏng.Tài sản linh hoạt của nó cho phép phù hợp hoàn hảo với đường viền bất thường của khe cắm stator, làm cho nó trở thành một vật liệu không thể thiếu cho các động cơ dây phẳng tóc.

2. Phân cách giữa các giai đoạn

   Được đặt giữa các cuộn đồng ba pha để tránh kết nối mạch ngắn giữa các dây dẫn của các pha điện khác nhau.

3. Mái đệm cuối

   Khảm đệm linh hoạt được đặt ở đáy của các vòm tròn để hấp thụ rung động và ngăn chặn các cạnh sắc nét của dây đồng bị trầy xước và làm hỏng phim cách nhiệt men.

Chức năng cốt lõi: Rào cản cách nhiệt phù hợp linh hoạt để cô lập mạch dẫn, phù hợp với các khoang khe hẹp có thể uốn cong.
